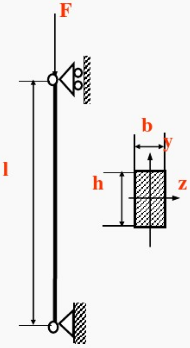

下图所示为两端铰支的细长压杆,已知矩形截面h=50mm,b=30mm,杆长l=1m,材料的弹性模量E=200GPa,试计算此压杆
下图所示为两端铰支的细长压杆,已知矩形截面h=50mm,b=30mm,杆长l=1.5m,材料的弹性模量E=200GPa,试计算此压杆的临界力Fcr。
下图所示为两端铰支的细长压杆,已知矩形截面h=50mm,b=30mm,杆长l=1.5m,材料的弹性模量E=200GPa,试计算此压杆的临界力Fcr。
第1题
第2题
试用欧拉公式计算下列细长压杆的临界压力。杆件两端均为球铰支座,弹性模量均为E=200GPa。
(1)圆截面,d=25mm,l=2.0m。
(2)矩形截面, h=2b=40 mm, l=1.0m。
(3) No.18工字钢,l=2.0m.
第3题
有一根两端为球形铰支、截面为30×50mm2的矩形截面压杆。求压杆的最短长度为何值时,可用欧拉公式计算临界力。已知材料的弹性模量E=200GPa,比例极限σp=200MPa。
第4题
下图所示为一两端铰支焊接工字形截面压弯杆件,杆长l=10m。钢材Q235,f=215N/mm2,E=2.06×105N/mm2。作用于杆上的计算轴力和杆端弯矩见图。已知截面Ix=32997cm4,A=84.8cm2,b类截面。试由弯矩作用平面内的稳定性确定该杆能承受多大的弯矩M?
第5题
图示两端铰支细长压杆。承受轴向载荷F作用。设压杆微弯平衡时的挠曲轴方程为,式中,f为压杆中点的挠度即最大挠度。试利用能量法确定载荷F的临界值Fα。
第9题
下图所示为两端铰支的圆形截面受压杆,用Q235钢制成,材料的弹性模量E=200GPa,屈服点应力σs=240MPa,λp=123,直径d=40mm,试分别计算下面两种情况下压杆的临界力:(1)杆长l=1.5m;(2)杆长l=0.5m。
第10题
